راهنمای انتخاب قطر قالب دستگاه تولید نایلون؛ تک لایه، قالب مرغی، ABA و ABC
انتخاب قالب دستگاه تولید نایلون فقط به عرض نایلونی که میخواهید تولید کنید بستگی ندارد. قطر قالب، قطر ماردون، نوع مواد، ضخامت فیلم و میزان باد حباب همگی باید با هم هماهنگ باشند.
این موضوع فقط برای یک نوع دستگاه نیست و در انواع قالب از جمله قالب تک لایه، قالب مرغی یا AB، قالب ABA، قالب ABC و ... اهمیت دارد.
قالب دستگاه تولید نایلون چه کاری انجام میدهد؟
مواد اولیه داخل سیلندر و ماردون ذوب میشوند و بعد وارد قالب یا Die Head میشوند. مواد از دهانه قالب خارج میشوند و با ورود هوا، حباب نایلون شکل میگیرد.
قطر قالب روی عرض فیلم، میزان بادشدگی حباب، پایداری تولید و کیفیت نهایی محصول تأثیر دارد.
قالب مرغی چیست؟

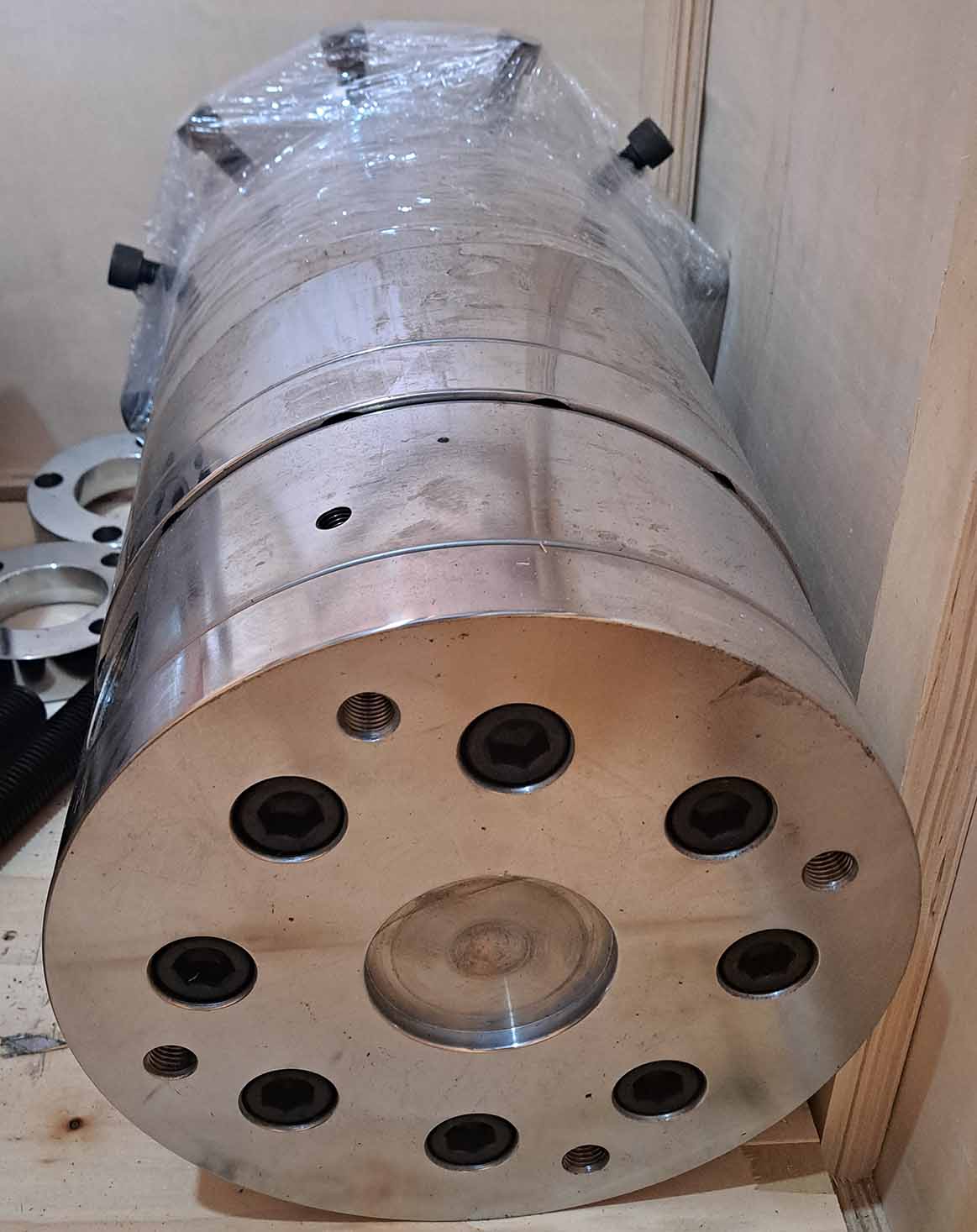

در بازار ایران به بعضی از قالبهای دو لایه قالب مرغی گفته میشود و خود دستگاه هم ممکن است با نام دستگاه مرغی شناخته شود. این دستگاه در اصل در گروه دستگاههای AB قرار میگیرد.
نکات انتخاب قطر قالب در دستگاه مرغی با دستگاههای تک لایه، ABA و سایر دستگاههای فیلمدمی شباهت زیادی دارد.
رابطه قطر قالب با عرض نایلون
یکی از اشتباههای رایج این است که فکر کنیم مثلاً برای نایلون عرض یک متر همیشه باید از یک قطر قالب مشخص استفاده کرد. در حالی که پارامتری به نام BUR هم در این محاسبه نقش دارد.

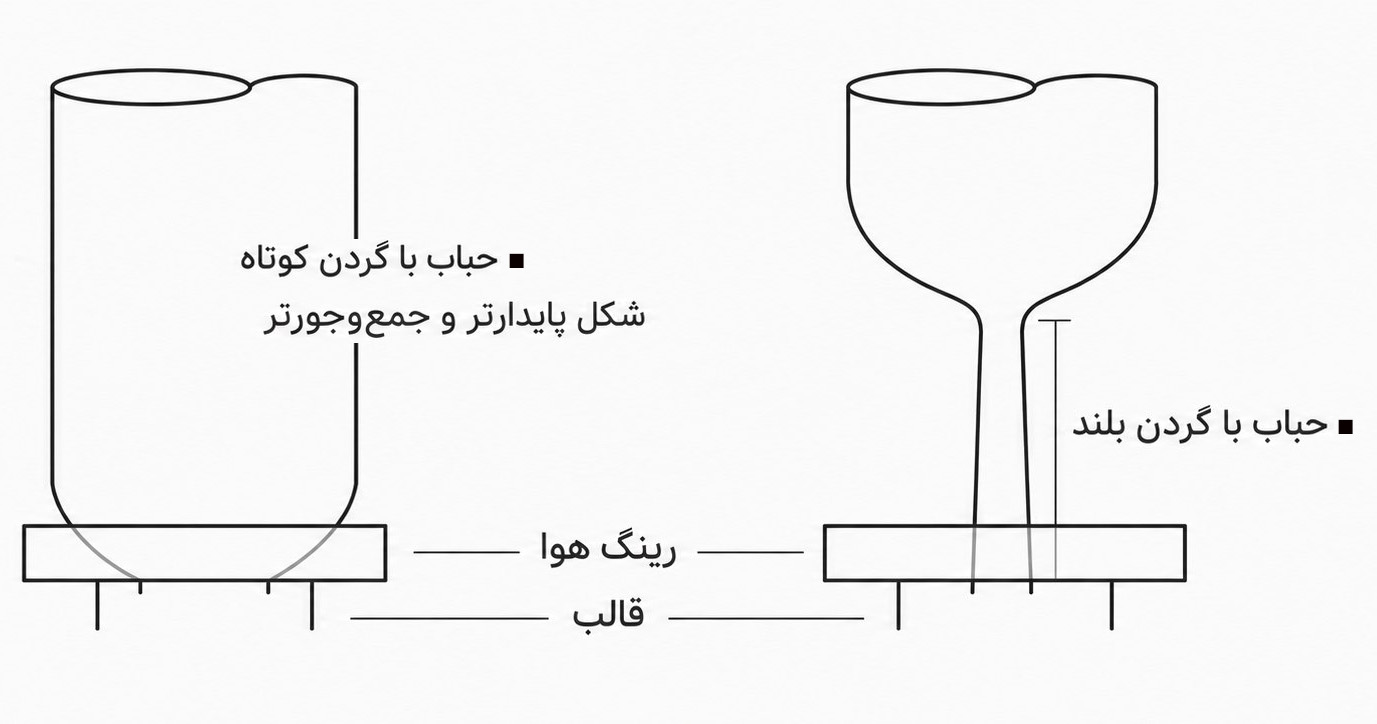

BUR یا Blow-Up Ratio یعنی نسبت قطر حباب نایلون به قطر قالب.
بنابراین یک قالب مشخص میتواند با تنظیم مناسب حباب، چند عرض مختلف تولید کند.
مثال ساده
اگر بخواهیم فیلمی با عرض تخت حدود 1000 میلیمتر تولید کنیم و BUR را حدود 3 در نظر بگیریم، قطر هندسی قالب تقریباً از فرمول زیر محاسبه میشود:
در این مثال عدد تقریبی حدود 212 میلیمتر به دست میآید. البته این فقط محاسبه اولیه است و انتخاب واقعی باید با توجه به دستگاه و نوع تولید انجام شود.

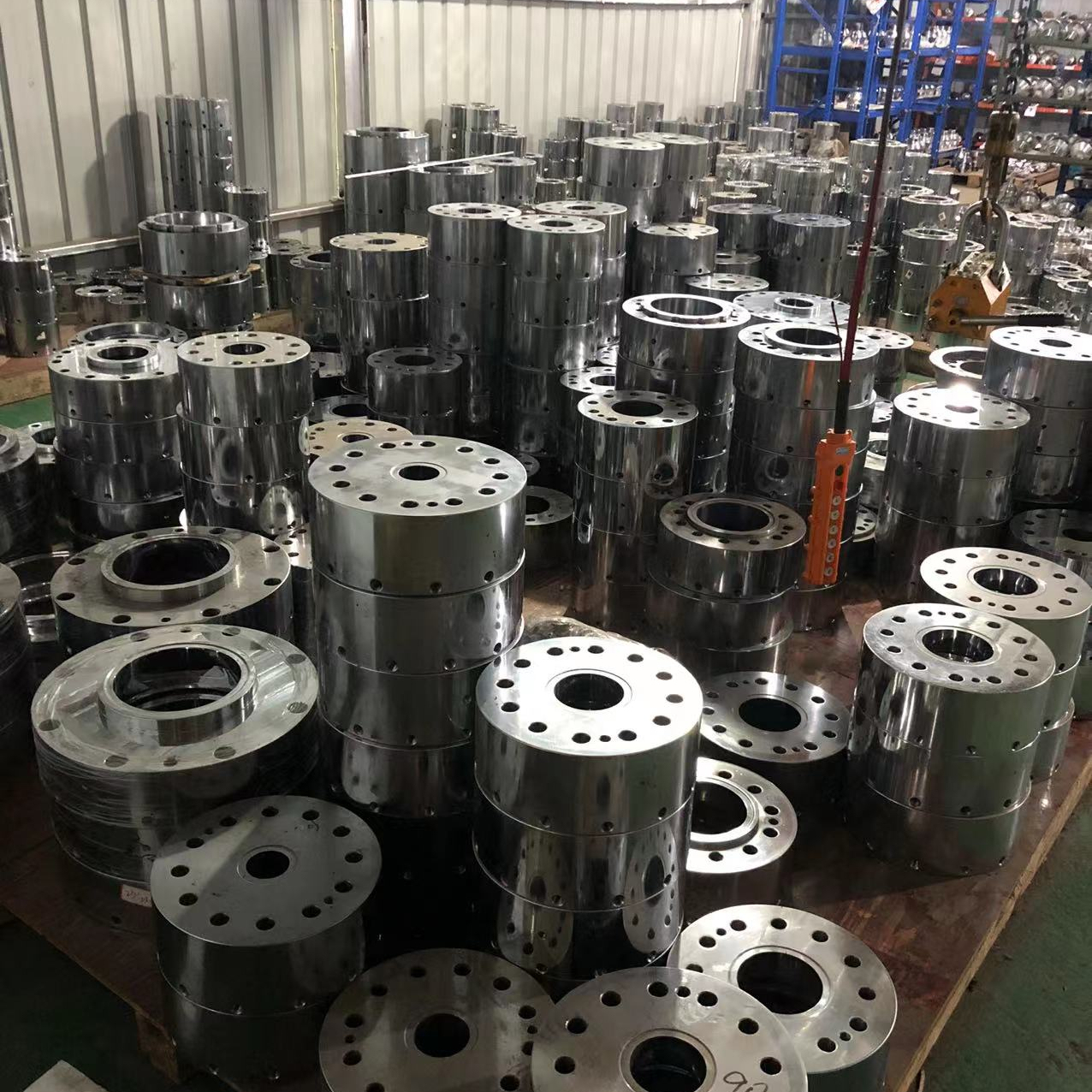

جدول تقریبی انتخاب قطر قالب
| عرض تقریبی فیلم | قطر تقریبی قالب | BUR معمول |
|---|---|---|
| 200–400 mm | 50–80 mm | 2–3.5 |
| 400–700 mm | 80–120 mm | 2–3.5 |
| 700–1000 mm | 120–180 mm | 2–3.5 |
| 1000–1500 mm | 180–250 mm | 2–3.5 |
| 1500–2000 mm | 250–350 mm | 2–3.5 |
این اعداد فقط برای تخمین اولیه هستند. نوع مواد، قطر ماردون، ضخامت فیلم و طراحی خود قالب میتواند انتخاب نهایی را تغییر دهد.
فرق قالب تک لایه، AB، ABA و ABC چیست؟
تفاوت اصلی در تعداد مسیرهای مواد داخل قالب و تعداد لایههای فیلم تولیدی است.

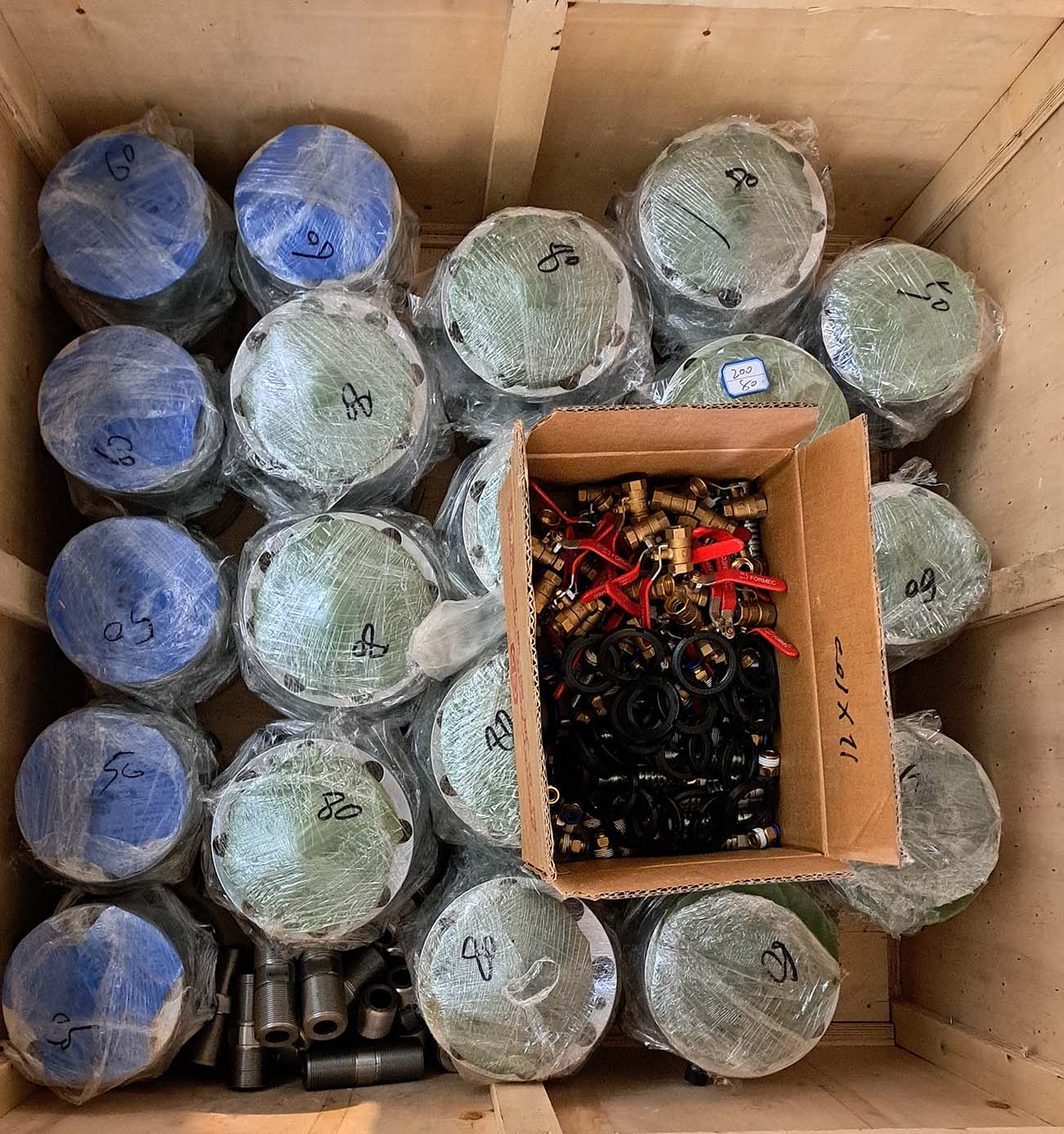

- قالب تک لایه: یک ورودی مواد و یک لایه فیلم.

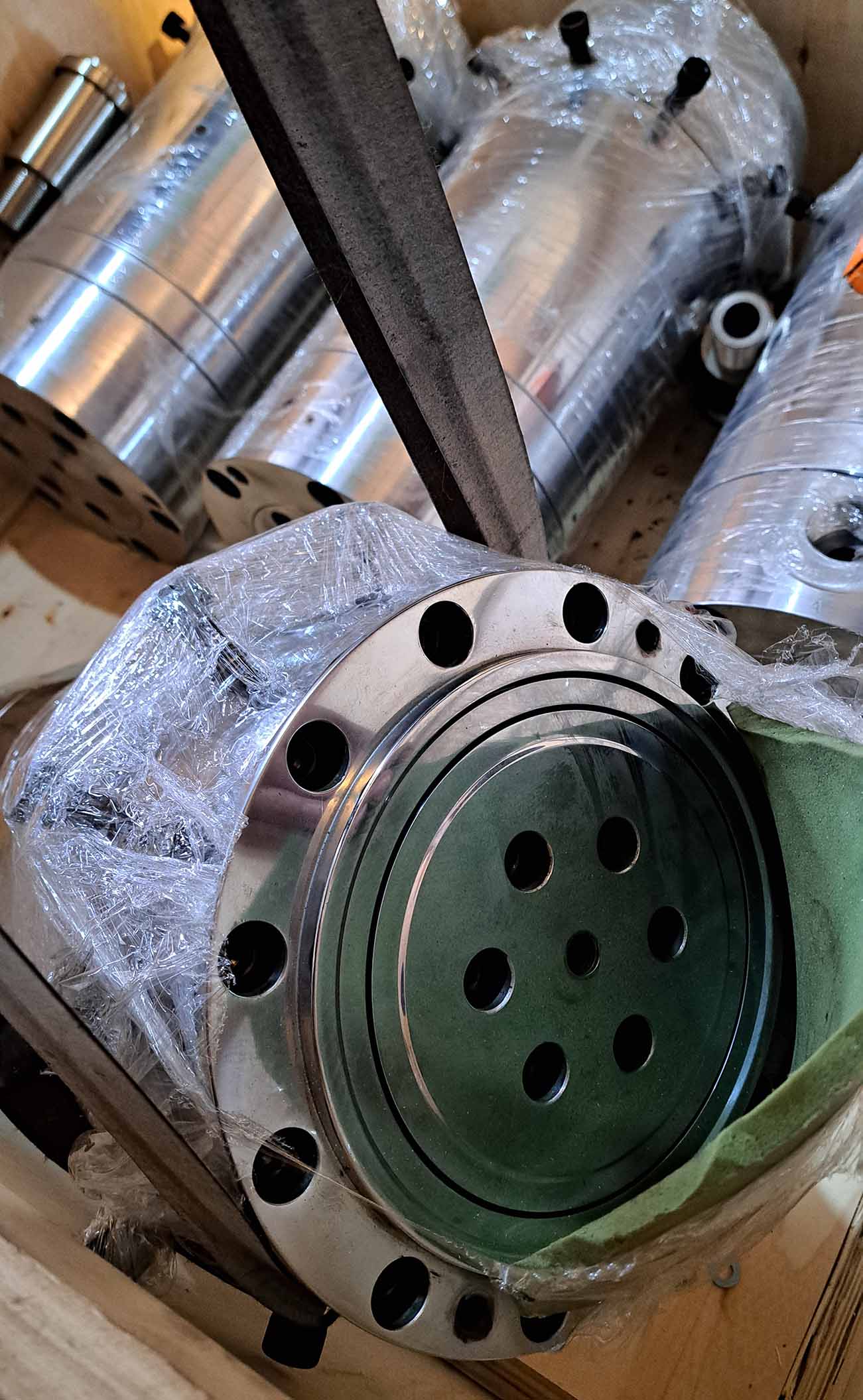

- قالب AB یا قالب مرغی: دو ورودی مواد برای تولید دو لایه.

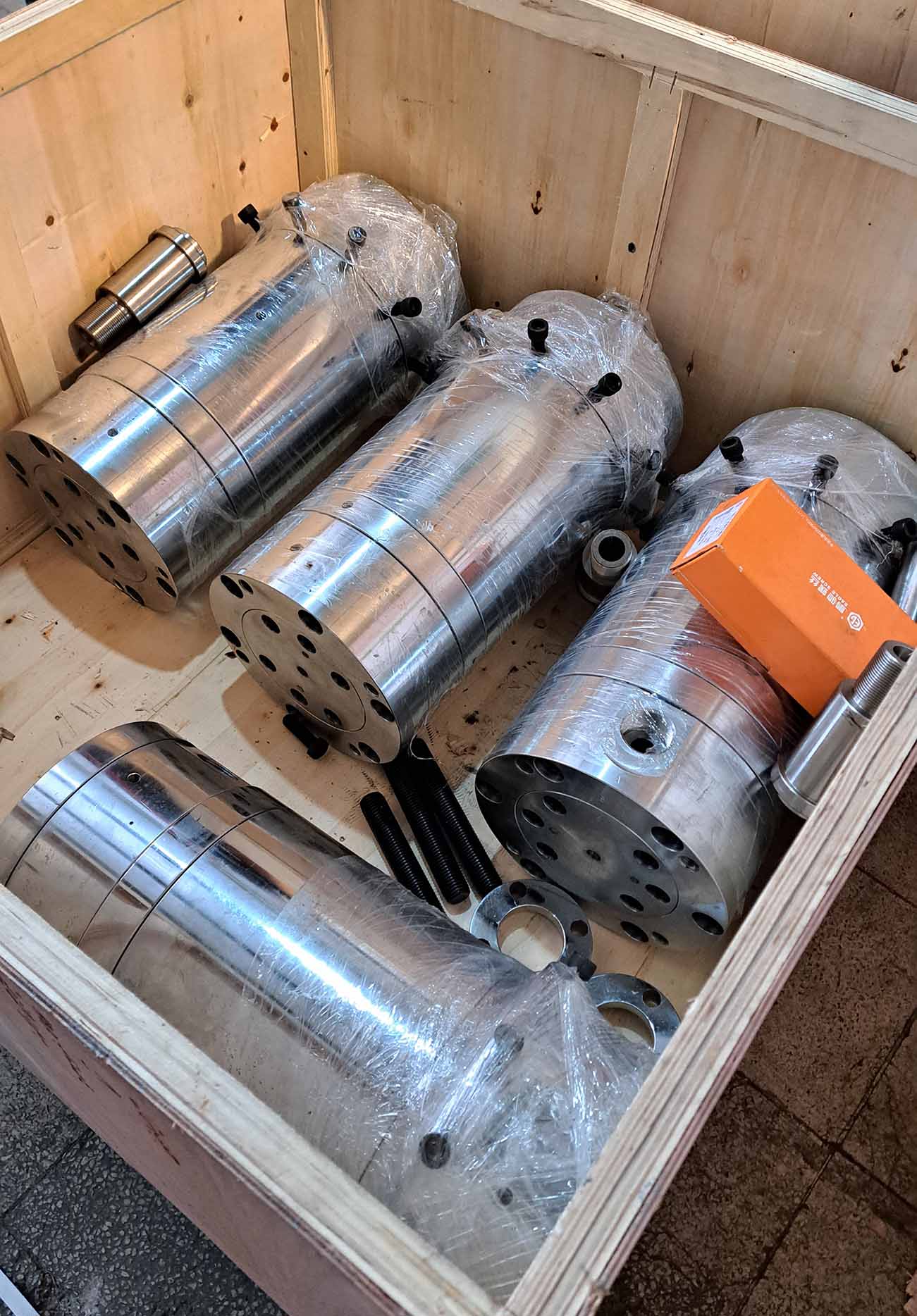

- قالب ABA: تولید سه لایه با ساختار A/B/A.( دارای 2 ورودی مواد )
- قالب ABC: سه ورودی مستقل مواد برای تولید سه لایه متفاوت.
برای اطلاعات بیشتر میتوانید مقاله دستگاه تولید نایلون تک لایه، دولایه و سه لایه را مطالعه کنید.
با اینکه طراحی داخلی این قالبها متفاوت است، اصل انتخاب قطر قالب بر اساس عرض، ظرفیت دستگاه و شرایط تولید در همه آنها اهمیت دارد.
برای انتخاب و خرید قالب دستگاه تولید نایلون و نایلکس متناسب با عرض تولید، قطر ماردون و نوع محصول، با مهندسین فروش نوید صنعت پلاست تماس بگیرید.
آیا قالب بزرگتر تولید دستگاه را بیشتر میکند؟
نه لزوماً. میزان تولید بیشتر به قطر ماردون، طراحی ماردون، موتور، گیربکس و ظرفیت اکسترودر بستگی دارد.
اگر یک دستگاه توان تولید 100 کیلوگرم در ساعت داشته باشد، تنها با نصب قالب بزرگتر نمیتوان تولید آن را به 150 کیلوگرم در ساعت رساند.
حتی اگر قالب بیش از حد بزرگ باشد، ممکن است مواد مدت بیشتری داخل قالب بمانند و مشکلاتی مثل سوختگی مواد، تغییر رنگ یا ایجاد ژل به وجود بیاید.
آیا قالب خیلی کوچک هم مشکل ایجاد میکند؟
بله. اگر قالب خیلی کوچک باشد و بخواهیم عرض زیادی از آن بگیریم، مجبور میشویم حباب را بیش از حد باز کنیم. در این حالت BUR بالا میرود و کنترل حباب سختتر میشود.
بنابراین هدف انتخاب بزرگترین یا کوچکترین قالب نیست؛ بلکه باید سایز مناسب قالب برای محصول موردنظر انتخاب شود.
یک بخش تخصصیتر؛ نوع مواد چه تأثیری دارد؟
نوع مواد اولیه هم روی تنظیم حباب و انتخاب BUR تأثیر دارد. رفتار LDPE، LLDPE و HDPE هنگام خروج از قالب یکسان نیست.
برای مثال در بسیاری از کاربردهای LLDPE از BUR حدود 2.5 تا 3.5 استفاده میشود، در حالی که برای برخی محصولات HDPE ممکن است BUR پایینتری مناسب باشد.
قبل از سفارش قالب چه اطلاعاتی لازم است؟
برای انتخاب دقیقتر قالب بهتر است این اطلاعات را داشته باشید:
- حداقل و حداکثر عرض تولید
- ضخامت فیلم
- نوع مواد اولیه
- قطر ماردون دستگاه
- ظرفیت تولید موردنظر
- نوع دستگاه؛ تک لایه، AB، ABA یا ABC
- محصول نهایی؛ نایلون، نایلکس، فریزری یا سایر فیلمها
سوالات متداول درباره قالب دستگاه تولید نایلون
قالب مرغی چیست؟
برای نایلون عرض یک متر چه قالبی مناسب است؟
قالب بزرگتر باعث افزایش تولید میشود؟
با یک قالب میتوان چند عرض مختلف تولید کرد؟
آیا قالب ABA با قالب تک لایه فرق دارد؟
نوید صنعت پلاست بهعنوان نماینده رسمی ژوکسین در ایران، امکان تأمین دستگاههای تک لایه، AB، ABA، ABC و سایر ماشینآلات Zhuxin را فراهم میکند. برای استعلام قیمت دستگاه تولید عرض 90 ژوکسین و ... با ما تماس بگیرید.
